트윈 스크류 공기 압축기는 현대 압축 공기 시스템의 핵심입니다. 이는 공장, 작업장 및 공정 라인에 깨끗하고 안정적인 압축 공기를 공급하며 피스톤 압축기보다 진동과 맥동이 훨씬 적습니다. 업그레이드를 평가하거나 노후된 압축기를 교체하는 경우, 메커니즘과 사용 가능한 선택 사항을 이해하는 것이 비용 효율적인 결정을 향한 첫 번째 단계입니다. 이 가이드는 트윈 스크류 공기 압축기의 작동 방법을 안내하고 중요한 설계 변형을 비교하며 구매할 때 찾아야 할 사항을 설명합니다.
트윈 스크류 공기 압축기의 작동 원리
트윈 스크류 공기 압축기의 핵심은 밀봉된 하우징 내부에 있는 한 쌍의 맞물림 로터입니다. 하나의 로터는 일반적으로 볼록한 돌출부가 있는 수컷 형태입니다. 다른 하나는 오목한 공간이 일치하는 여성 형태입니다. 로터가 회전하면 흡입측 로브 사이의 공간이 확장되어 대기 공기를 끌어당깁니다. 회전이 계속됨에 따라 로브가 서로 맞물려 더 작은 부피에 공기를 가두어 압력이 상승합니다. 마지막으로 압축 공기는 배출 포트에 도달하여 챔버를 떠납니다.
이 회전식 용적 원리는 기계가 일련의 펄스가 아닌 연속적인 공기 흐름을 전달한다는 것을 의미합니다. 오일 프리 설계에서는 로터가 절대 접촉하지 않지만, 오일 주입 설계에서는 밀봉과 윤활을 모두 수행하는 오일로 코팅되어 있습니다. 왕복 부품이 없기 때문에 진동이 낮게 유지되고 타이밍 기어가 있는 전기 모터 또는 오일 프리 모델에 직접 연결이 가능합니다.
최신 스크류 압축기는 일반적으로 시작/중지, 로드/언로드 또는 가변 속도 드라이브로 제어됩니다. 시작/정지 기능을 사용하면 압력이 상승하거나 하강함에 따라 모터가 압축기를 켜고 끕니다. 로드/언로드는 모터를 지속적으로 작동하지만 목표 압력에 도달하면 블로우다운 밸브를 엽니다. 가변 속도 드라이브는 모터 속도를 실제 공기 요구량에 맞춰 부하가 변동하는 응용 분야에서 에너지를 절약합니다.
실용적인 측면에서 트윈 스크류 설계는 최신 제어 장치와 결합 시 작은 설치 공간, 낮은 유지 관리 및 우수한 부분 부하 효율성을 제공합니다. 대부분의 산업 응용 분야에서 이러한 이점은 스크류 압축기가 5.5kW 이상에서 기본 선택이 된 이유를 설명합니다.
오일 프리 vs 오일 주입식 트윈 스크류 압축기
오일 프리 기술과 오일 주입 기술 중에서 선택하는 것은 일반적으로 첫 번째 주요 사양 결정입니다. 두 가지 접근 방식은 압축실이 다르며 공기 품질, 유지 관리 및 총 운영 비용에 영향을 미칩니다.
오일 주입식(마이크로 오일) 기계
오일 주입식 트윈 스크류 압축기는 측정된 양의 오일을 압축 챔버에 넣습니다. 이 오일은 한 번에 여러 가지 작업을 수행합니다. 즉, 로터 사이의 미세한 틈을 밀봉하고, 압축 열을 흡수하고, 부품을 윤활합니다. 오일은 열을 운반하기 때문에 압축기는 과열 없이 더 높은 압력비에서 작동할 수 있습니다. 나중에 유착 필터와 오일 분리기를 사용하여 압축 공기에서 오일을 분리해야 하지만, 공기 흐름에 여전히 오일 흔적이 나타날 수 있습니다.
오일 프리 기계
오일 프리 트윈 스크류 압축기는 타이밍 기어를 사용하여 로터의 동기화를 유지하고 금속 간 접촉을 방지합니다. 로터는 PTFE 또는 기타 폴리머와 같은 내마모성 재료로 코팅되어 있으며 압축 공간에 오일이 전혀 없이 작동합니다. 이 설계는 완전히 오일이 없는 압축 공기를 생성하며 이는 오일 오염이 허용되지 않는 응용 분야에 필수적입니다.
간단한 비교를 통해 장단점을 강조할 수 있습니다.
| 특징 | 오일 주입식(마이크로 오일) | 오일 프리 |
|---|---|---|
| 챔버 윤활 | 예 | 아니요 |
| 로터 접점 | 유막을 통해 직접 | 아니요 contact (timing gears) |
| 공기질 | 클래스 1-4 하류 여과 필요 | 클래스 0 오일 프리 |
| 유지보수 | 오일 및 필터 교환 | 석유 관련 서비스는 줄어들지만 부품 정밀도는 높아집니다. |
| 일반적인 사용 | 일반 산업 플랜트 공기 | 식품, 제약, 전자 |
오일 주입 기계에 대한 일반적인 우려 사항 중 하나는 오일이 묻어나는 것입니다. 분리기는 부하와 오일 품질에 따라 일반적으로 1년에 한 번 또는 1,000~2,000시간마다 정기적으로 교체해야 합니다. 오일 프리 기계는 이러한 문제를 방지하지만 연장된 서비스 간격 후에 로터 코팅을 검사해야 합니다. 두 가지 유형 모두 정기적인 유지 관리가 필요하지만 서비스 일정이 다릅니다.
엄격한 공기 청정도 요구 사항을 충족해야 하는 기업의 경우 오일프리 트윈 스크류 공기 압축기 라인업 ISO 8573-1 클래스 0 공기의 확실성을 제공합니다. Haidebao의 오일 프리 제품군은 이러한 용도에 맞게 제작되었으며 올바른 건조기 및 필터와 일치시킬 수 있습니다.
OEM/ODM 오일프리 스크류 공기 압축기 공장, 제조업체 Haidebao는 중국 오일 프리 스크류 압축기 공장이자 오일 프리 공기 압축기 제조업체로서 OEM/ODM 오일 프리 트윈 스크류 공기 압축기를 제공합니다. 제품보기 → 단일 단계 및 2단계 압축
두 번째 주요 선택은 압축 아키텍처입니다. 단일 단계 압축기는 하나의 로터 세트에서 흡입구부터 최종 압력까지 공기를 압축합니다. 2단계 장치는 단계 사이에 인터쿨러를 사용하여 두 단계로 작업을 수행합니다.
단일 스테이지 트윈 스크류 기계는 더 간단하고 저렴합니다. 이는 토출 압력이 7~10bar이고 듀티 사이클이 중간 정도일 때 일반적으로 사용됩니다. 1교대로 운영되거나 가끔 수요가 높은 공장의 경우 단일 단계 모델이 가장 경제적인 선택일 수 있습니다.
2단계 기계는 연속 사용 시 또는 압력이 10bar를 초과할 때 더 높은 효율성을 제공합니다. 인터쿨러는 단계 사이의 공기 온도를 낮추어 두 번째 압축 단계에 필요한 에너지를 줄입니다. 이를 통해 특정 전력 소비를 낮추고 방전 온도를 낮출 수 있어 건조기 및 다운스트림 장비에 더 적합합니다. 초기 투자 비용은 더 높지만 시간이 지남에 따라 전기 절감 효과를 얻을 수 있습니다.
예를 들어, 단일 스테이지 압축기를 사용하여 10bar에서 작동하는 공장의 배출 온도는 약 80~100°C일 수 있습니다. 인터쿨링 기능이 있는 2단계 장치는 온도를 40~70°C로 낮출 수 있으며, 이는 또한 다운스트림 건조기의 부하도 줄여줍니다.

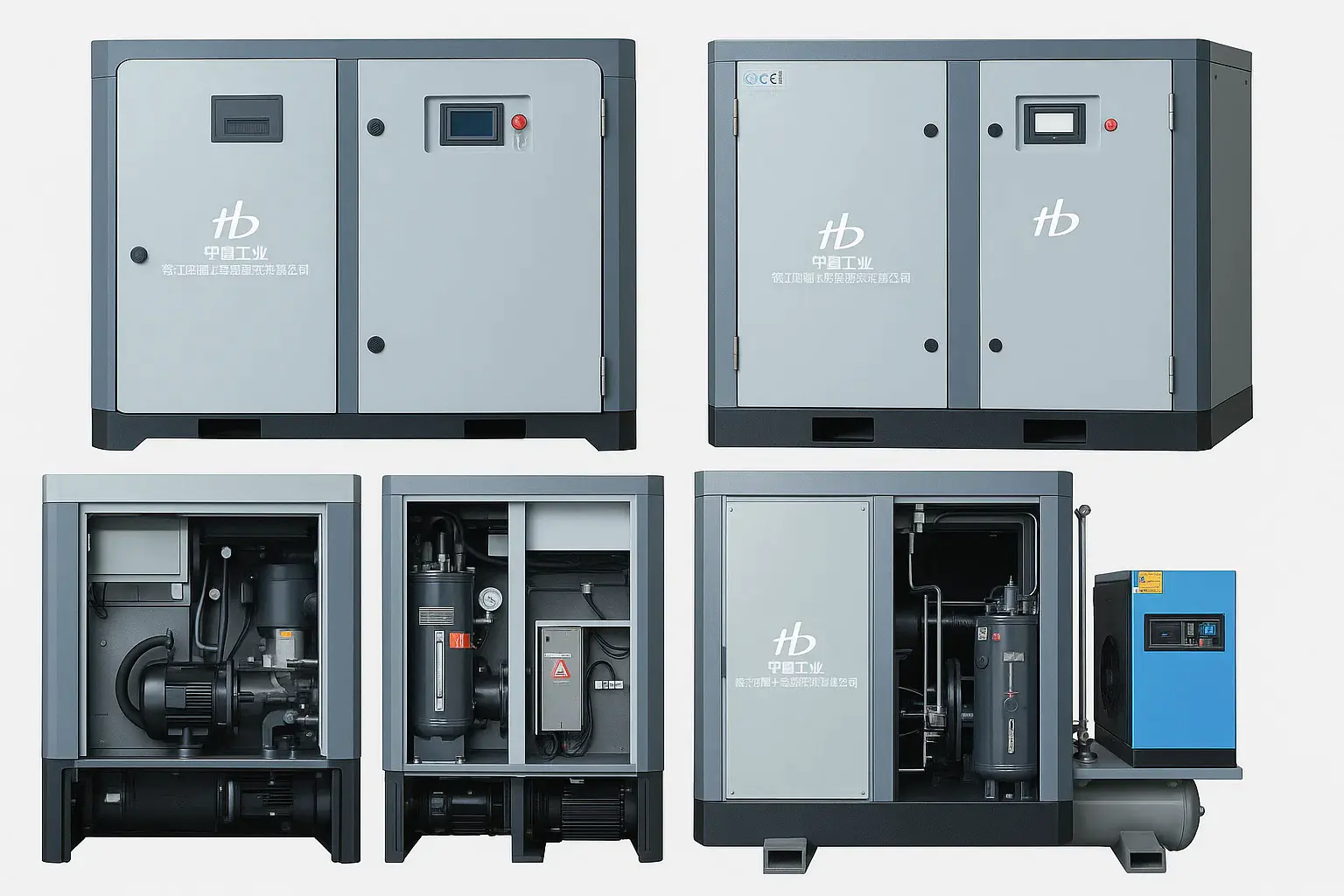

많은 중규모 공장의 경우, 단단 마이크로 오일 트윈 스크류 압축기 실용적인 출발점이다. Haidebao의 단일 스테이지 시리즈는 10hp에서 75hp까지의 일반적인 전력 대역을 포괄합니다. 작업이 더 높은 압력이나 무거운 연속 부하에서 실행되는 경우 2단계 마이크로 오일 트윈 스크류 압축기 시리즈 100마력 및 120마력 모델에서는 이러한 조건을 처리하도록 설계되었습니다.
마이크로 오일 트윈 스크류 2단 공기 압축기 제조업체 중국 2단 공기 압축기 제조업체 및 스크류 2단 압축기 공급업체인 Haidebao는 맞춤형 마이크로 오일 트윈 스크류 t... 제품보기 → 마이크로 오일 트윈 스크류 단일 단계 공기 압축기 제조업체 중국 트윈 스크류 단일 스테이지 압축기 제조업체 및 공급업체인 Haidebao는 맞춤형 마이크로 오일 트윈 스크류 단일 스테이지 압축기를 제공합니다. 제품보기 → 주요 이점 및 일반 애플리케이션
오일을 선택하거나 오일을 사용하지 않는 것 외에도 트윈 스크류 압축기는 여러 가지 작동상의 이점을 제공합니다.
- 연속 작동: 피스톤 기계의 일반적인 작동 주기 제한 없이 100% 작동 주기로 작동합니다.
- 낮은 진동 및 낮은 소음: 회전 운동은 맥동을 훨씬 적게 생성하므로 기초 요구 사항이 더 간단합니다.
- 컴팩트한 레이아웃: 전체 패키지가 작은 스키드에 맞아 바닥 공간이 절약됩니다.
- 에너지 효율성: 최신 나사 요소는 내부 누출을 최소화하는 정밀 프로파일로 설계되었습니다.
- 긴 서비스 수명: 적절한 유지 관리를 통해 많은 장치가 50,000시간 이상 작동됩니다.
동일한 유량의 왕복동 압축기에 비해 스크류 압축기는 일반적으로 30~40% 더 작고 가볍습니다. 이는 압축기실을 개조할 때 중요합니다.
일반적인 응용 분야는 다음과 같습니다.
- 공압 도구 및 계측
- 포장 및 운반 라인
- 식품 및 음료 가공
- 제약 및 실험실 공기
- 전자제품 조립 및 클린룸
- 일반 플랜트 유틸리티 공기
공기 수요가 동일한 두 공장은 없으므로 최종 사양은 실제 압력, 흐름 및 공기 품질 요구 사항을 기반으로 해야 합니다. 대형 압축기는 에너지를 낭비합니다. 크기가 작으면 압력 강하 및 생산 중단이 발생합니다.
올바른 트윈 스크류 공기 압축기를 선택하는 방법
선택 범위를 좁히려면 명판에 있는 숫자부터 시작하세요. 분당 입방피트(CFM) 또는 분당 리터 단위의 필수 유량, bar 또는 psi 단위의 작업 압력, 교대 근무 전반에 걸친 수요 패턴이 필요합니다.
| 요인 | 물어볼 질문 | 영향 |
|---|---|---|
| 필요한 압력 | 7, 10, 13bar? | 단일 스테이지와 2스테이지 결정 |
| 공기 수요 | 평균 및 최고 CFM | 크기 조정 및 저장 수신기 |
| 공기질 | ISO 클래스가 필요함 | 오일 프리 vs 오일 주입식; 여과 |
| 듀티 사이클 | 하루 시간 | 모터 전력 및 냉각 |
| 에너지 비용 | 전기요금 및 운행시간 | 가변 속도 드라이브는 성과를 거둘 수 있습니다. |
| 유지보수 plan | 사내 vs 서비스 계약 | 서비스 용이성, 예비 부품 |
해당 매개변수가 있으면 다양한 제조업체의 압축기 패키지를 비교할 수 있습니다. 구매 가격 너머를 살펴보세요. 가장 관련성이 높은 측정 기준은 작동 압력에서 100 CFM당 kW(또는 m³/min당 kW)로 표시되는 특정 전력입니다. 5% 더 효율적인 압축기는 수명 기간 동안 수천 달러의 전기를 절약할 수 있습니다.
총 소유 비용에는 소비된 에너지, 유지 관리 부품, 오일 교환, 필터 교체 및 가동 중지 시간 손실이 포함됩니다. 에너지는 종종 압축 공기 시스템 수명 비용의 70-80%를 차지합니다. 따라서 보다 효율적인 압축기에 대한 투자는 신속하게 회수될 수 있습니다.
압축기는 시스템의 일부일 뿐이라는 점을 기억하십시오. 공기 저장소, 건조기 및 필터는 실제로 전달하는 압력과 품질에 영향을 미칩니다. 시스템을 설계할 때 전체 체인을 염두에 두십시오. 생산의 모든 단계에서 압축기가 어떻게 제작되고 테스트되는지 확인하려면 다음을 수행하십시오. 우리 공장을 방문 프로세스를 직접 검사합니다.
트윈 스크류 공기 압축기를 선택하는 것은 장기적인 투자입니다. 올바른 장비를 사용하면 10년 이상 안정적인 압축 공기를 공급할 수 있지만 잘못된 장비를 사용하면 가동 중지 시간이 반복되고 수리 비용이 많이 들 수 있습니다. 압력, 유량 및 공기 품질 요구 사항을 정의한 후에는 숙련된 압축기 공급업체에 문의하세요. 정확한 견적을 원하거나 애플리케이션에 대해 논의하려면 엔지니어링 팀에 문의하세요 .
